YFIRLIT

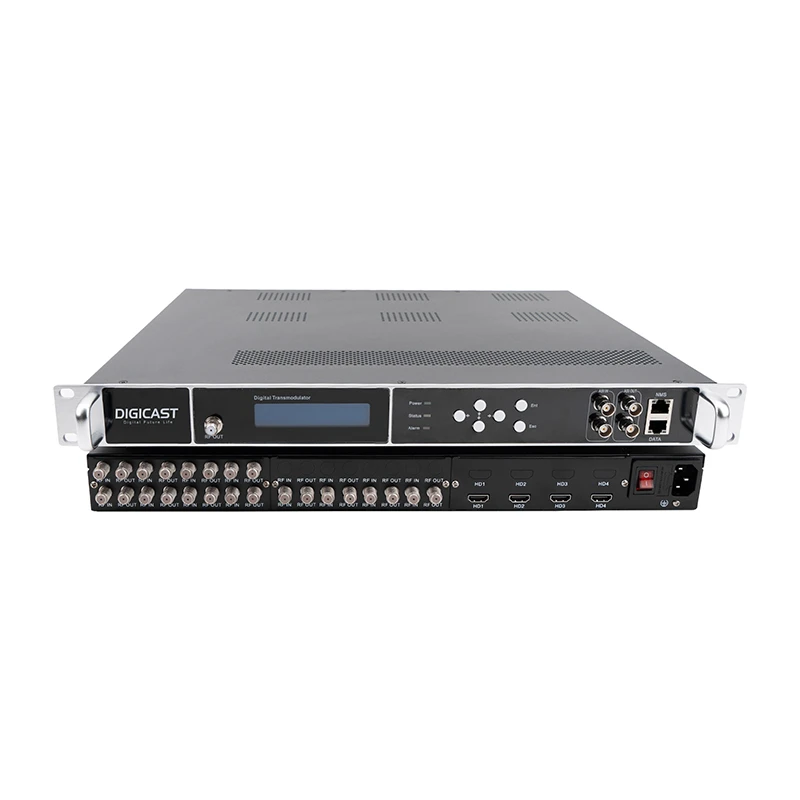

DMB-24E Series 8/12/16/20/24 rásir RF TO RF útsendingarbreytir, 4 móttakarar á hverri einingu allt að 6 einingar á bakhlið, afstýrðu mótaða útvarpsmerkinu og margföldun, síðan upp-breytir sem mótar aðliggjandi flutningstæki fyrir mismunandi inntakstegundir útvarpa. DVB-S/S2/T/T2/C/ISDB-T/ATSC-T. Ekki aðeins inntak útvarpstækis, þetta atriði styður hljóðtæki og blandað HDMI inntak.

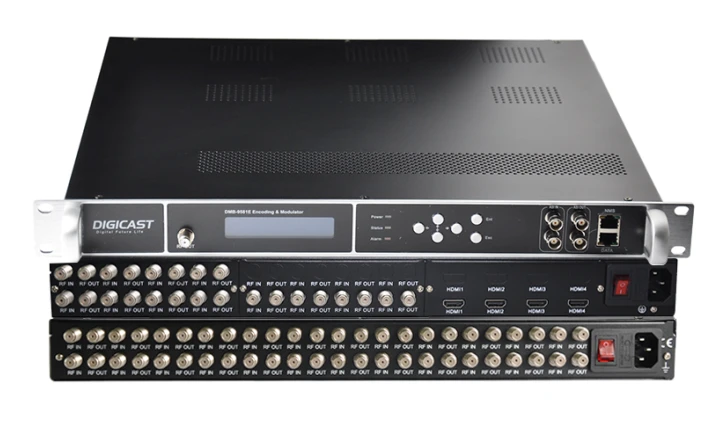

DIGICAST DMB-24E Transmodulator er háþéttni afmótun og mótun allt í einum stafrænum útsendingarhausabúnaði sem hefur 24 FTA móttakarainntak til að umbreyta í 8/12 burðarúttak með margföldun (eða 16*DVB-C). Það styður einnig 128*MPTS/SPTS UDP/IP inntak og 8*MPTS & 512*SPTS UDP/RTP IP úttak í gegnum DATA tengi og TS inntak fyrir endur-mux í gegnum 2 ASI tengi.
EIGINLEIKUR
InputÚtgáfa:
1: Inntak allt að 24 FTA útvarpstæki
2: 2*Týpur útvarpstæki+HDMI inntak -- Til dæmis: 8 DVBS/S2+8*DVB-T/T2+8*HDMI
3: 1*Gerð Tuner+ HDMI inntak: 12 DVBS/S2+8*HDMI
Hámark 24 rásir inntak, hvaða inntak sem er, vinsamlegast hafðu samband við sölu í samræmi við umsókn þína.
Notkun með LCD skjá og vefstjórnun: Auðvelt að lesa LCD litaframhlið sem gerir það auðvelt að setja upp og fylgjast með rásunum þínum, athuga fastbúnað og bera kennsl á IP tölur án tölvu.
Tvö aðskilin ASI inntak fyrir ytri TS margföldun
Styðja PCR rétt og PCR bil aðlögun
Yfirburða axlir og framúrskarandi mótunargæði MER
Lítil orkunotkun og mikill áreiðanleiki með
MTBF(Mean Time Between Failure) Stærri en eða jafnt og 50000 klst.
Auðvelt-að-nota kerfisstjórnun í gegnum vefinn
Mjög samningur, hár-samþættur
Styðja LCN (Rökrétt rásarnúmer
DVB-S/S2 inntak fyrir útvarpstæki
Inntakstíðni: 950-2150Mhz
Táknhraði: 1~54MSps (DVB-S QPSK)
1~60MSps (DVB-S2 QPSK)
1~60MSps (DVB-S2 8PSK)
1~58MSps (DVB-S2 16APSK)
1~55MSps (DVB-S2 32APSK)
Merkjastyrkur: -65 ~ -25dBm
FEC demodulation: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (32APSK)
Rúlla af: 0,20; 0,25; 0.35 (Aðeins DVB-S)
Afmótunarstilling: QPSK, 8PSK, 16APSK, 32APSK (aðeins DVB-S2)
LNB skautun val: Vol 0, 13V, 18V Valanlegt
LNB band val Tónn: 0/22Khz Hægt að velja
Inntaksviðnám: 75 Ω
FEC (kóðahlutfall): 1/2, 2/3, 3/4, 5/6, 7/8
Margföldun
Hámarks PID endurkortun 180 inntak á rás
PID endurkortun sjálfkrafa eða handvirkt
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT innskot
Nákvæm PCR aðlögun
Hámarksfjöldi: 8*MPTS
ASÍ I/O
DVB-ASI: 2 * ASI inntak og 2*ASI úttak, eitt fyrir öryggisafrit, 75Ω, BNC, 188Bytes
MPEG-2: TS yfir DVB-ASI (EN 50083-9)
ASI Valanleg út: spegill eins MPTS
IP I/OStream Output
IP I/O
RJ45 tengi: 100/1000M GbE tengi, 1 * DATA tengi notað fyrir inntak og úttak
IP inntak: 128*MPTS/SPTS UDP/IP
TS yfir UDP, unicast og multicast streymi TS yfir IP
IP úttak: (Alls 8*MPTS)
|
Heildar MPTS framleiðsla |
IP MPTS Speglun út frá RF út |
IP MPTS multiplexing út frá hvaða inntak sem er |
|
8 |
2(8RF) /3(12RF) /4(16DVBC) |
6(8RF) /5(12RF) /4(16DVBC) |
UM OKKUR
DIGICAST-brautryðjandi og leiðtogi myndbandsflutningstæknikerfis og -lausna, einbeittu þér að þróun, framleiðslu og sölu á vörum í stafrænu sjónvarpi/IPTV/OTT höfuðenda, beinni myndbandsforriti. Með frábærri aðstöðu, háþróaðri tækni og hágæða, DIGICAST vörur eru mikið notaðar í meira en 300 TV&Broad-útsendingaraðilum um allan heim á grundvelli stöðugrar afkasta.
Kostir vöru
DIGICAST lofaði því að búnaðurinn notaði 100% nýjan íhlut, notaði aldrei annan-íhlut, topp-af-gæði-línunnar sem hannað var fyrir faglega útsendingarmyndbandakerfi.
