Yfirlit

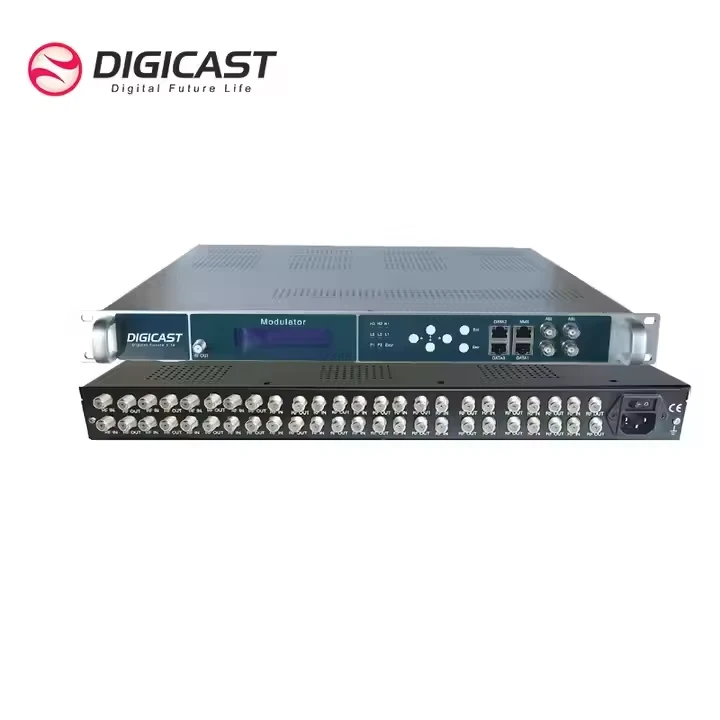

DIGICAST DMB-24E Transmodulator er háþéttni afmótun og mótun all-in

einn stafrænn útsendingarútvarpsbúnaður sem hefur 24 FTA inntak til að breyta í 16 RF

flytjanda úttak með multiplexing (eða 32*DVB-C). Það styður einnig 128*MPTS/SPTS UDP/IP

inntak og 8*MPTS & 512*SPTS UDP/RTP IP úttak í gegnum DATA tengi og TS inntak fyrir

endur-mux í gegnum 2 ASI tengi.

DMB-24E IP to RF 24tuner

Eiginleikar:

Inntaksútgáfa:

1: Inntak allt að 24 FTA útvarpstæki

2: 2*Týpur útvarpstæki+HDMI inntak -- Til dæmis: 8 DVBS/S2+8*DVB-T/T2+8*HDMI

3: 1*Gerð Tuner+ HDMI inntak: 12 DVBS/S2+8*HDMI

Hámark 24 rásir inntak, hvaða inntak sem er, vinsamlegast hafðu samband við sölu í samræmi við þitt

umsókn.

Notkun í gegnum LCD skjá og vefstjórnun: Auðvelt að lesa LCD lit framhlið sem

gerir það auðvelt að setja upp og fylgjast með rásunum þínum, athuga fastbúnað og bera kennsl á IP tölur

án tölvu.

Tvö aðskilin ASI inntak fyrir ytri TS margföldun

Styðja PCR rétt og PCR bil aðlögun

Yfirburða axlir og framúrskarandi mótunargæði MER

Lítil orkunotkun og mikill áreiðanleiki með

MTBF(Mean Time Between Failure) Stærri en eða jafnt og 50000 klst.

Auðvelt-að-nota kerfisstjórnun í gegnum vefinn

Mjög samningur, hár-samþættur

Styðja LCN (Rökrétt rásarnúmer

Umsókn

Ýmis DTV útsendingarkerfi	Mall Info og Corporate TV
Heimilisskemmtun	Iðnaðarvöktun og HD eftirlit
Campus TV og Live Sports	Íbúð, Einkahús
Almannaútvarp	Veitingastaður, snekkja, klúbbur og dvalarstaður
Hótel- og sjúkrahússjónvarp	Hraðbraut og járnbrautartæki
Safn, leikhús og kvikmyndahús, íþróttahús	Flugvöllur, lestarstöð
HDTV dreifing	Auglýsing í Square og svo framvegis

maq per Qat: digital to rf modulator, Kína digital to rf modulator framleiðendur, birgjar, verksmiðju

Tæknilýsing

IP-straumsinntak

Styður 128*IP streymiinntak SPTS/MPTS UDP/RTP hvert tengi, samtals 3*Gigabit tengi (DATA1/DATA2/DATA3)

Ethernet tengi Transport Protocol TS yfir UDP / RTP unicast og multicast, IGMP V2/V3

Sendingarhraði Max 800Mbps fyrir hvert inntak

ASI strauminntak

Stuðningur: 6*ASI inntak

Tengi: BNC kvenkyns, 75Ω

Merkjastig: 200-800mVp-p

Pakkalengd: 188 bæti

Hámarksbita-hraði: á gátt Minna en eða jafnt og 100 Mbps

RF Output Modulation

ISDB-T mótun

ISDB-T RF út: 16*ISDB-T non-aðliggjandi tíðni RF út,

Tíðnisvið: 96~864MHz, 1Khz eitt skref

ISDB-T Standard ARIB STD-B31

Stjörnumerki: DQPSK, QPSK, 16QAM, 64QAM

Varðbil: 1/32, 1/16, 1/8, 1/4

Sendingarstilling: 2K, 4K, 8K

Kóðahlutfall: 1/2, 3/4, 5/6, 7/8

Bandbreidd: 6MHz

TS bitahraði＜21 Mbit/s

MER Stærri en eða jafn og 40 dB

heildarúttaksstilling -35~-5dBm um 0,1 dB skref

DVB-T mótun

Rás:16*DVB-T non-aðliggjandi tíðni RF út

Tíðnisvið: 96~864MHz, 1Khz eitt skref

Mótunarstaðall: EN300744

Bandbreidd: 6M, 7M, 8M

FFT ham: 2K, 8K

Stjörnumerki: QPSK,16QAM,64QAM

Varðbil 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

TS bitahraði＜ 31 Mbit/s

MER Stærri en eða jafn og 40 dB

heildarúttaksstilling: -35~-5dBm um 0,1 dB skref

ATSC-T mótun

Rás:16*ATSC-T non-aðliggjandi tíðni RF út

Tíðnisvið: 96~864MHz, 1Khz eitt skref

Stjörnumerki: 8VSB

TS bitahraði＜19 Mbit/s

MER Stærri en eða jafn og 40 dB

heildarúttaksstilling -35~-5dBm um 0,1 dB skref

IP Stream Output

Stuðningur: 8*IP (MPTS/SPTS) UDP/RTP úttak frá DATA 1Port

Margföldun

Styður allt að 180 PID á hverja rás með PID endurkortun (handvirkt eða sjálfvirkt)

Nákvæm PCR aðlögun

Geta PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT innskot

Eftirlit og eftirlit

Stillingarviðmót: Vef-undirstaða

Fjarstýring: Uppfærsla í gegnum net

Tengi: RJ45,100M/1000M Ethernet tengi

Líkamleg og kraftur

Spenna 110~220V

Eyðsla: 18 ~ 20W

Rekstrarhiti: 0 ~ 50 gráður

Mál: 483mm(B)*360mm(D)*44,5mm(H)

Þyngd: 7KG/stk
