Yfirlit

DMB-8820E Series Multi-Channel H.264 /H.265 HD kóðari býður upp á mikla afköst, ofur-lága leynd og lágan bitahraða fyrir DTV kerfi, og tekur upp---tækni þjöppunartækni (H.264/AVC-HVC-HVC) til að ná fyrri þjöppunartækni (H.264/AVC-HVC-HVC) MPEG-2 staðall meira en tvisvar sinnum, auk framúrskarandi upplausnar. Einnig styður hljóðkóðun MPEG-1 Layer2.

Tækið veitir inntaksviðmót 4/8/12/16/20/24 HDMI, og ASI úttak og 512*SPTS/8*MPTS TS IP(UDP/IP) úttak eftir tap-minni þjöppunarvinnslu. Einstök síunargeta tóma pakka gerir kleift að vista litrófsgjafann fyrir IPTV kerfi.

DMB-8820E er með utanaðkomandi 2*ASI inntak, sem hægt er að margfalda með staðbundnum fjölforritum til að útrýma þörfum multiplexers, og einnig einfalda netarkitektúrinn fyrir lausnir með mikla áreiðanleika

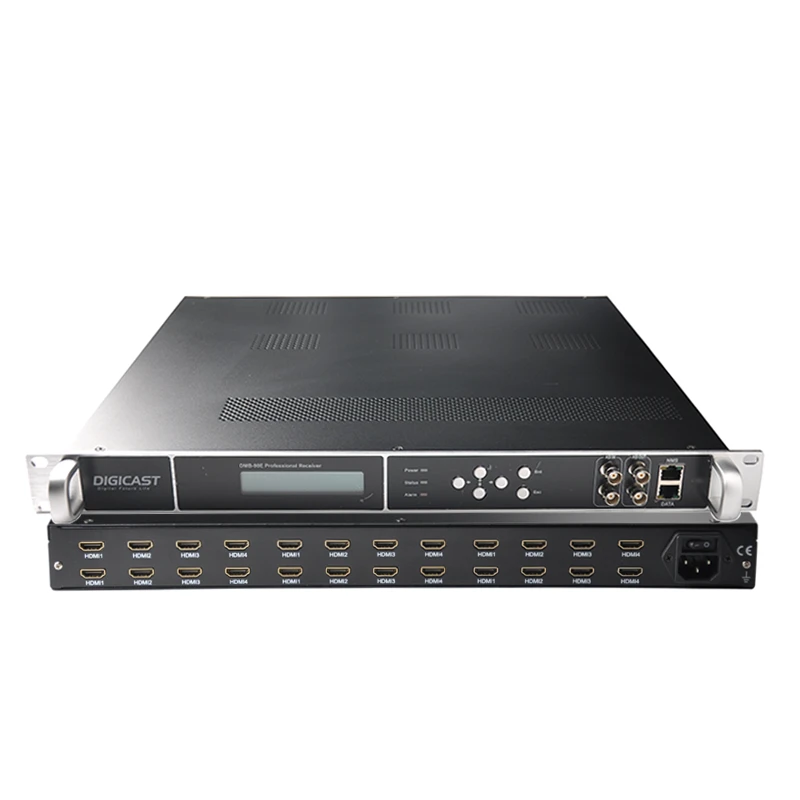

DMB-8820E Encoder 1

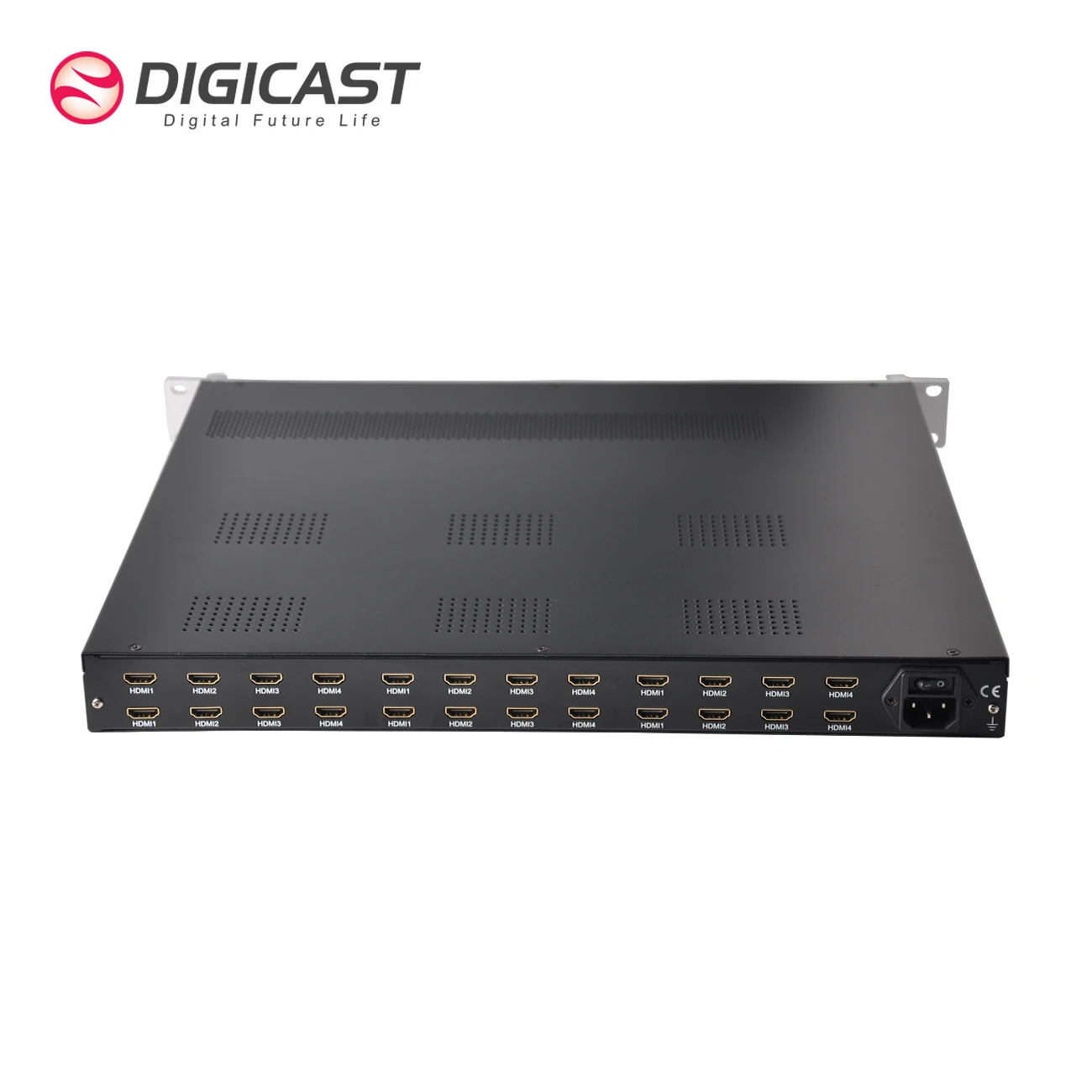

DMB-8820E Encoder 4

Eiginleikar:

 Háþróuð myndþjöppun: H.264/AVC, (H.265 /HEVC þjöppunarvalkostur)

 Inntaksviðmót: Útgáfa 1: 4/8/12/16/20/24 rás HDMI valkostur, 4 HDMI tengi í hverri einingu, allt að 6 einingar á bakhlið

Útgáfa 2: HDMI+Tuner Mixed Input, Tuner Standard ASTC/

DVB-SS2/ DVB-TT2/ISDB-T valkostur)

 GigE gagnaportið á framhliðinni styður 128*IP MPST/SPTS inntak, 8*MPTS & 512*SPTS UDP/RTP IP úttak

 Multi-horfa framundan CBR eða VBR kóðun

 Innbyggð- PCR getu

 Styður margföldun með ytri 2*ASI inn, 2*ASI og IP (UDP/RTP) úttak

 Búin með tómum pakka sem síar IP út

 Að veita PSI/SI samantekt og NIT, LCN innsetningu

 Stjórnað með lyklaborði á framhlið-borðs, LCD skjá

 Stjórnað í gegnum Ethernet tengi

maq per Qat: 12 rása háhraða hdmi h.264 kóðara, Kína 12 rása háhraða hdmi h.264 kóðara framleiðendur, birgja, verksmiðju

Tæknilýsing

IP-straumsinntak

Styður 128*IP streymiinntak SPTS/MPTS UDP/RTP hvert tengi, samtals 3*Gigabit tengi (DATA1/DATA2/DATA3)

Ethernet tengi Transport Protocol TS yfir UDP / RTP unicast og multicast, IGMP V2/V3

Sendingarhraði Max 800Mbps fyrir hvert inntak

ASI strauminntak

Stuðningur: 6*ASI inntak

Tengi: BNC kvenkyns, 75Ω

Merkjastig: 200-800mVp-p

Pakkalengd: 188 bæti

Hámarksbita-hraði: á gátt Minna en eða jafnt og 100 Mbps

RF Output Modulation

ISDB-T mótun

ISDB-T RF út: 16*ISDB-T non-aðliggjandi tíðni RF út,

Tíðnisvið: 96~864MHz, 1Khz eitt skref

ISDB-T Standard ARIB STD-B31

Stjörnumerki: DQPSK, QPSK, 16QAM, 64QAM

Varðbil: 1/32, 1/16, 1/8, 1/4

Sendingarstilling: 2K, 4K, 8K

Kóðahlutfall: 1/2, 3/4, 5/6, 7/8

Bandbreidd: 6MHz

TS bitahraði＜21 Mbit/s

MER Stærri en eða jafn og 40 dB

heildarúttaksstilling -35~-5dBm um 0,1 dB skref

DVB-T mótun

Rás:16*DVB-T non-aðliggjandi tíðni RF út

Tíðnisvið: 96~864MHz, 1Khz eitt skref

Mótunarstaðall: EN300744

Bandbreidd: 6M, 7M, 8M

FFT ham: 2K, 8K

Stjörnumerki: QPSK,16QAM,64QAM

Varðbil 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

TS bitahraði＜ 31 Mbit/s

MER Stærri en eða jafn og 40 dB

heildarúttaksstilling: -35~-5dBm um 0,1 dB skref

ATSC-T mótun

Rás:16*ATSC-T non-aðliggjandi tíðni RF út

Tíðnisvið: 96~864MHz, 1Khz eitt skref

Stjörnumerki: 8VSB

TS bitahraði＜19 Mbit/s

MER Stærri en eða jafn og 40 dB

heildarúttaksstilling -35~-5dBm um 0,1 dB skref

IP Stream Output

Stuðningur: 8*IP (MPTS/SPTS) UDP/RTP úttak frá DATA 1Port

Margföldun

Styður allt að 180 PID á hverja rás með PID endurkortun (handvirkt eða sjálfvirkt)

Nákvæm PCR aðlögun

Geta PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT innskot

Eftirlit og eftirlit

Stillingarviðmót: Vef-undirstaða

Fjarstýring: Uppfærsla í gegnum net

Tengi: RJ45,100M/1000M Ethernet tengi

Líkamleg og kraftur

Spenna 110~220V

Eyðsla: 18 ~ 20W

Rekstrarhiti: 0 ~ 50 gráður

Mál: 483mm(B)*360mm(D)*44,5mm(H)

Þyngd: 7KG/stk
