Lýsing

Tæknilegar þættir

Yfirlit

Hvað er H.264 HDMI kóðari?

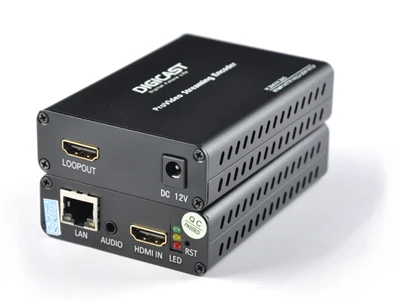

DMB-8900N Plus Professional Video Streaming Encoder (útbúin með 1 HDMI inntaki og 1 HDMI loop-out) skilar mikilli-afköstum, lítilli-tíðni og bandbreidd-skilvirkri streymi fyrir IPTV/OTT forrit, sem gerir mynd- og hljóðsendingu í rauntíma yfir internetið. Tækið inniheldur háþróaða H.264/H.265 AVC þjöppunartækni, sem styður upplausn allt að 1080p. Með snjöllri forvinnslu myndbands og aðlagandi þjöppunaralgrím, viðheldur það skörpum, hágæða myndbandi, jafnvel við minni bitahraða, sem dregur verulega úr bandbreiddarnotkun og rekstrarkostnaði.

Kóðarinn tekur við einu HDMI-inntaki og veitir eina HDMI gegnumgangsúttak, en um leið er hann umritaður og gefur út fjóra sjálfstæða H.265 flutningsstrauma yfir IP. Það styður margar streymisreglur og stillanlegar upplausnir, sem gerir sveigjanlega aðlögun að fjölbreyttum dreifingarkröfum.

H.264 HDMI kóðari, einnig almennt nefndur vélbúnaðarmyndkóðari, er fyrirferðarlítið útsendingar-tæki sem fangar óþjappað hrátt myndband og hljóð frá HDMI heimildum-eins og myndavélum, miðlunarspilurum, fartölvum og útsendingarbúnaði-og breytir þeim í MP4 stafrænt samþjappað {8}/H.26EG (AV H.26EG) strauma fyrir netflutning. Ólíkt einföldum HDMI-kljúfurum eða handtökukortum sem aðeins afrita eða taka upp merki á staðnum, sér þessi sérstakur HDMI kóðari um rauntíma vélbúnaðarkóðun, pakkar þjöppuðu myndefni í staðlað streymissnið, þar á meðal UDP, RTSP, RTMP, HLS og SRT fyrir beinar útsendingar, IPTV höfuðenda, sjónvarpsverkefni stjórnvalda og straumspilun viðburða.

H.264 er kjarnaþjöppunarstaðallinn sem knýr þennan búnað. Hann var hannaður sem sameiginlegur staðall af MPEG og VCEG og útilokar óþarfa sjónræn gögn með háþróuðum staðbundnum og tímabundnum þjöppunaralgrímum: það greinir líkindi innan eins ramma og á milli ramma í röð til að fleygja ósýnilegum tvíteknum upplýsingum án augljóss gæðataps. Þetta skilur H.264 langt frá eldri MPEG-2 tækni, sem byggir á stífri, úreltri þjöppunarrökfræði.

H.264 kóðarar eru alhliða valið fyrir streymi í beinni og faglegri útsendingu af þremur mikilvægum ástæðum. Í fyrsta lagi skila þeir ofur-viðtækum samhæfni tækja: næstum öll snjallsjónvörp,-topbox, farsímar og straumspilunarkerfi afkóða innbyggða H.264 strauma, sem útilokar hættu á bilun í spilun fyrir lifandi strauma fyrir marga-áhorfendur. Í öðru lagi heldur sérstakur vélbúnaðarkóðun stöðugri lágri leynd við stöðuga notkun allan sólarhringinn, nauðsyn fyrir rauntíma-atburði í beinni, sjónvarpssendingar á jörðu niðri og IPTV-kerfi hótela þar sem töf truflar áhorfsupplifun. Í þriðja lagi aðlagast H.264 sveigjanlega að takmarkaðri netbandbreidd, og styður stillanlega bitahraða fyrir staðarnet með snúru, almennu interneti og þráðlausu útsendingarumhverfi.

Stærsta samkeppnisforskot H.264 yfir eldri MPEG-2 er stórkostlegur bandbreiddarsparnaður. MPEG-2 notar fasta stóra pixlakubba og takmarkaða rammaviðmiðun fyrir hreyfispá, sem þvingar fram 4–6 Mbps bitahraða fyrir venjulegt-myndband. H.264 notar pixlakubba í breytilegri-stærð, fjórðungs-pixlahreyfingarmati og samanburði á mörgum ramma til að draga úr nauðsynlegum bitahraða um 30%–50% á sama tíma og sama skýrleika myndarinnar er haldið. Fyrir útvarpsstjóra þýðir þetta að setja tvöfalt fleiri sjónvarpsrásir inn á eitt RF tíðnisvið með H.264 HDMI kóðara, draga úr flutningskostnaði og hámarka takmarkað litrófsúrræði fyrir DVB-T COFDM, kapal og gervihnattasjónvarp höfuðenda.

DMB-8900N2

DMB-8900N

Eiginleikar:

* Vídeóinntak: 1-rás HDMI inn/útgangur
* Styður allt að 720P, 1080P HD myndbandsinntak
* Styðjið RTMP notandanafn og lykilorð fyrir auðkenningu á IPTV netþjóni
* Hægt að setja inn lógó og skjátexta; Stillanlegur hljóðstyrkur;
* Styður allt að 4 TS yfir IP streymi út.
* Styðjið H.265 HEVC, H.264 Main Profile/H.264 High Profile og MP3 & AAC hljóðþjöppun
* Bitrate mode: CBR/VBR
* Fær um stillingar myndbreytu
* Hægt að skipta um hljóðúttaksstillingu: Vinstri, hægri og Stereo
* Stillanlegt fyrir Multi-Screen, Multi-Protocol, Lágur bitahraði með hágæða mynd.
* Veitir HLS/RTSP/HTTP/UDP eða RTMP samskiptareglur
* Allir iOS vafrar (iphone, ipad, MacBook osfrv.) geta haft strauma frá IPTV streymiskóðara hvenær sem er, hvar sem er með HLS
siðareglur án þess að setja upp hugbúnaðarspilara.

DM-8900N PLUS

Umsókn

IPTV höfuðenda

Kirkjustreymi

Menntun streymi

Fyrirtækjaútvarp

Íþrótta streymi

Sjónvarpskerfi hótels

Dreifing lækningamyndbanda

maq per Qat: H.264 HDMI vídeókóðari IP streymikóðari fyrir IPTV og streymi í beinni, Kína H.264 HDMI myndkóðari IP streymikóðari fyrir IPTV og lifandi streymi framleiðendur, birgja, verksmiðju

Tæknilýsing

IP-straumsinntak

Styðja 128*IP streymiinntak SPTS/MPTS UDP/RTP hvert tengi, samtals 3*Gigabit tengi (DATA1/DATA2/DATA3)

Ethernet tengi Transport Protocol TS yfir UDP / RTP unicast og multicast, IGMP V2/V3

Sendingarhraði Max 800Mbps fyrir hvert inntak

ASI strauminntak

Stuðningur: 6*ASI inntak

Tengi: BNC kvenkyns, 75Ω

Merkjastig: 200-800mVp-p

Pakkalengd: 188 bæti

Hámarksbita-hraði: á gátt Minna en eða jafnt og 100 Mbps

RF Output Modulation

ISDB-T mótun

ISDB-T RF út: 16*ISDB-T non-aðliggjandi tíðni RF út,

Tíðnisvið: 96~864MHz, 1Khz eitt skref

ISDB-T Standard ARIB STD-B31

Stjörnumerki: DQPSK, QPSK, 16QAM, 64QAM

Varðbil: 1/32, 1/16, 1/8, 1/4

Sendingarstilling: 2K, 4K, 8K

Kóðahlutfall: 1/2, 3/4, 5/6, 7/8

Bandbreidd: 6MHz

TS bitahraði＜21 Mbit/s

MER Stærri en eða jafn og 40 dB

heildarúttaksstilling -35~-5dBm um 0,1 dB skref

DVB-T mótun

Rás:16*DVB-T non-aðliggjandi tíðni RF út

Tíðnisvið: 96~864MHz, 1Khz eitt skref

Mótunarstaðall: EN300744

Bandbreidd: 6M, 7M, 8M

FFT ham: 2K, 8K

Stjörnumerki: QPSK,16QAM,64QAM

Varðbil 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

TS bitahraði＜ 31 Mbit/s

MER Stærri en eða jafn og 40 dB

Aðlögun heildarúttaksstigs: -35~-5dBm um 0,1 dB skref

ATSC-T mótun

Rás:16*ATSC-T non-aðliggjandi tíðni RF út

Tíðnisvið: 96~864MHz, 1Khz eitt skref

Stjörnumerki: 8VSB

TS bitahraði＜19 Mbit/s

MER Stærri en eða jafn og 40 dB

heildarúttaksstilling -35~-5dBm um 0,1 dB skref

IP Stream Output

Stuðningur: 8*IP (MPTS/SPTS) UDP/RTP úttak frá DATA 1Port

Margföldun

Styður allt að 180 PID á hverja rás með PID endurkortun (handvirkt eða sjálfvirkt)

Nákvæm PCR aðlögun

Geta PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT innskot

Eftirlit og eftirlit

Stillingarviðmót: Vef-undirstaða

Fjarstýring: Uppfærsla í gegnum netkerfi

Tengi: RJ45,100M/1000M Ethernet tengi

Líkamleg og kraftur

Spenna 110~220V

Eyðsla: 18 ~ 20W

Rekstrarhiti: 0 ~ 50 gráður

Mál: 483mm(B)*360mm(D)*44,5mm(H)

Þyngd: 7KG/stk
