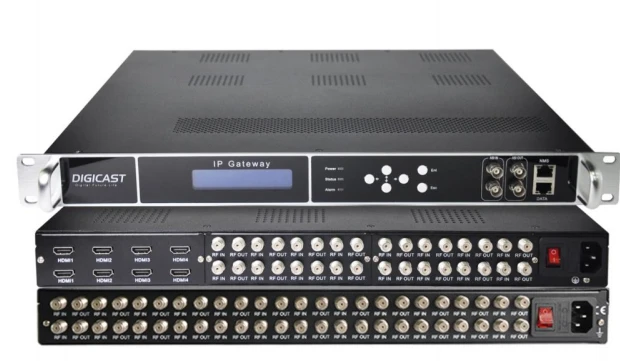

Yfirlit:
Eiginleikar:
Mismunandi inntaksútgáfa--1: Allt að 24 FTA útvarpstæki inntak, 4 inntak fyrir útvarpstæki
Staðalvalkostur útvarpstækis--DVB-S/S2/S2X, DVB-T/T2, DVB-C, DTMB, ISDB-T/Tb, ATSC-T
Auðvelt að setja upp og fylgjast með -Notkun í gegnum LCD skjá og vefstjórnun
Vinnandi stöðugur--24*7 klst útsendingargæði
Umsókn:
- IPTV/OTT höfuðendabúnaður
- Auglýsingar, eftirlit, þjálfun og fræðsla
- Settu öll stafræna sjónvarps RF forritin þín inn í IPTV Project
- Fyrirtæki, hótel, háskólasvæði, sjúkrahús, veitingastaður, opinber staður osfrv.
Af hverju að velja okkur:
maq per Qat: 8 rf útvarpstæki til ip móttakara, Kína 8 rf útvarpstæki til ip móttakara framleiðendur, birgja, verksmiðju
Tæknilýsing
FTA TUNERS INNTAK
DVB-T/T2 útvarpstæki
Tíðnisvið: 30MHz-1000Mhz
Bandbreidd: 6Mhz, 7Mhz, 8Mhz
Stig: -87 ~ -20dBm
Stjörnumerki: QPSK, 16QAM, 64QAM, 256QAM (aðeins DVB-T2)
FEC demodulation: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Varðbil: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-T/Tb útvarpstæki
Inntakstíðnisvið: 30 ~ 900MHz
Bandbreidd: 6MHz
Stjörnumerki: DQPSK, QPSK, 16QAM, 64QAM
Milliskil: 0, 4, 8, 16
Varðbil: 1/32, 1/16, 1/8, 1/4
Sendingarstilling: 2K, 4K, 8K (FFT)
FEC (kóðahlutfall): 1/2, 2/3, 3/4, 5/6, 7/8
DVB-C útvarpstæki
Inntakstíðnisvið: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NO viðauki B)
Flutningsaðili: Viðauki A, viðauki C
Stjörnumerki (QAM): 16, 32, 64, 128, 256, 64/256
Bandbreidd (Mhz): 8, 6
Táknhlutfall (Mbaud): 5-7, 4,2-5,3
Útvarpsviðmót: Tengi F-kvenkyns gerð
DVB-S/S2/S2X útvarpstæki
(DVB-SS2X er valkostur og aukakostnaður þegar valið er DVB-SS2 inntak fyrir útvarpsviðtæki)
Inntakstíðni: 950-2150Mhz
Táknhraði: 1~54MSps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Merkjastyrkur: -65 ~ -25dBm
Hálf SyQuest Baseband fylliefni (Roll off factor):
0,35 fyrir DVB-S
0,15 til 0,35 fyrir DVB-S2
0,05 til 0,35 fyrir DVB-S2X
FEC demodulation: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK-valkostur)
Afmótunarstilling: QPSK, 8PSK, 16APSK, 32APSK (aðeins DVB-S2)
LNB skautun val: Vol 0, 13V, 18V Valanlegt
LNB band val tónn: 0/22Khz Veljanlegur
Inntaksviðnám: 75 Ω
FEC (kóðahlutfall): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: DiSEqC 2.0 samhæft
ATSC útvarpstæki
Tíðnisvið: 50–860 MHz
Lykilviðmiðunarforskrift: ATSC A/53
Inntaksstig: -34 til +40 dBmV
Stjörnumerki: 8-VSB
Bandbreidd: 6Mhz
DVB-ASI inntak
Tengi: BNC kvenkyns, 75Ω
Merkjastig: 200-800mVp-p
Pakkalengd: 188 bæti
Hámarksbita-hraði: á gátt Minna en eða jafnt og 100 Mbps
Fjöldi inntakstengja: Tvöfalt aðskilið ASI tengi
Margföldun
Hámarks PID endurkortun 180 inntak á rás
PID endurkortun sjálfkrafa eða handvirkt
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT innskot
Nákvæm PCR aðlögun
IP/ASI OUTPUT
ASI I/O
DVB-ASI: 2 ASI inntak og úttak, 75Ω, BNC, 188bæti
MPEG-2 TS yfir DVB-ASI (EN 50083-9)
ASI út: valinn spegill á einum MPTS
IP I/O
RJ45 tengi: 100/1000M GbE tengi, 1 * DATA tengi notað fyrir inntak og úttak
IP úttak: 4*MPTS+512 SPTS frá Gagnatengi
IP inntak: 128*MPTS/SPTS UDP/IP inntak frá Gagnatengi
TS yfir UDP, unicast og multicast streymi TS yfir RTP/RTSP
Stillanleg pakkastærð (2-7) x188 bæti, sía núll pakki
Hægt er að velja SPTS takmörk: 2,3M, 2,5M, 2,9, 3,3M, 3,8M, 4,6M, 5,7M, 7,6M, 11,5M, 23M
Kerfi
Staðbundið viðmót: LCD + stýrihnappar
Stillingarviðmót: Vef-undirstaða
Fjaruppfærsla: í gegnum net
Tengi: RJ45, 100M/1000M Ethernet tengi
Líkamleg og kraftur
Spenna: 100 til 120/200 til 240V AC ±10%; 50/60Hz
Eyðsla: 60W
Rekstrarhitastig: 0 ~ 50 gráður
Geymsluhitastig: -20 ~ 80 gráður
Mál: 483mm(B)*380mm(D)*44,5mm(H)
Þyngd: 9,3 kg/stk
